Valčeková vodiaca pätka alebo klzná vodiaca pätka, ktorý typ platí
Krátka odpoveď je, že an Valčeková vodiaca pätka výťahu je vhodnejšia pre vysokorýchlostné osobné výťahy v stredných až výškových budovách, zatiaľ čo a Posuvná vodiaca obuv výťahu je štaardnou voľbou pre nákladné výťahy a osobné výťahy s nižšou rýchlosťou. Obidva patria do širšej kategórie typov vodiacich pätiek výťahu a správny výber závisí takmer výlučne od rýchlosti auta, vzoru zaťaženia a od toho, koľko plynulosti jazdy budova skutočne potrebuje.
Vodiaca pätka je umiestnená medzi vodiacou koľajnicou výťahu a kabínou alebo protizávažím, pričom sa obe pohybujú striktne hore a dole pozdĺž koľajnice bez vychyľovania, nakláňania alebo kývania počas jazdy. Tento jediný komponent má priamy vplyv na jazdný komfort, opotrebenie koľajníc a na to, koľko údržby potrebuje výťahový systém počas svojej životnosti.
Ako vodiaca pätka vlastne funguje vo vnútri hriadeľa
Každá vodiaca pätka, bez ohľadu na typ, sa skladá z troch základných častí: obloženia pätky, ktorá sa dotýka koľajnice, telesa vodiacej koľajnice, po ktorej jazdí, a sedla vodiacej pätky, ktoré upevňuje zostavu k rámu auta alebo rámu protizávažia. Na klzných konštrukciách môže horná časť tiež niesť olejovú misku, ktorá privádza mazivo medzi podšívku topánky a povrch koľajnice, čo znižuje trenie a predlžuje životnosť obloženia.
Základné komponenty na prvý pohľad
- Podšívka topánok, povrch na opotrebenie, ktorý sa priamo dotýka vodiacej koľajnice
- Teleso vodiacej koľajnice, zvislá oceľová dráha prechádzajúca hriadeľom
- Sedadlo vodiacej topánky, držiak spájajúci topánku s autom alebo protizávažím
- Olejová nádoba, ktorá sa nachádza na posuvných typoch na mazanie obloženia a kontaktu koľajníc
Keď sú tieto diely zmontované a zarovnané, vodiaca pätka udrží rám auta obmedzený na jedinú vertikálnu dráhu, čo je presne dôvod, prečo na presnosti zarovnania počas inštalácie záleží rovnako ako na kvalite materiálu samotnej pätky.
Štruktúra topánok s valčekom a kde má najlepší výkon

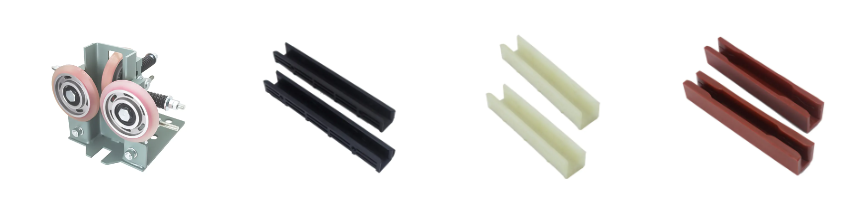

Valčeková vodiaca pätka nahrádza pevnú posuvnú výstelku súpravou otočných koliesok, ktoré sa odvaľujú po povrchu vodiacej koľajnice namiesto toho, aby ju ťahali. Pretože sa kontaktný bod skôr odvaľuje ako kĺže, trenie prudko klesá, čo umožňuje vozidlu jazdiť vyššími rýchlosťami s citeľne menšími vibráciami prenášanými do kabíny.
Tento valivý kontakt je hlavným dôvodom a výrobca valčekových vodiacich topánok zvyčajne sa zameriava na osobné výťahy vo vyšších budovách, kde sa rýchlosť a kvalita jazdy zvyšujú súčasne. Valčekové vodiace pätky sú bežné aj pri modernizačných projektoch, kde sa starší výťah modernizuje na rýchlejšiu jednotku pre cestujúcich bez zmeny existujúcej vodiacej koľajnice.
| Funkcia | Typické správanie |
|---|---|
| Typ kontaktu | Kontakt valivého kolesa pozdĺž povrchu koľajnice |
| Úroveň trenia | Nízka, znižuje hromadenie tepla pri vyšších rýchlostiach |
| Potreba mazania | Minimálne, ložiská kolies vyžadujú len pravidelné kontroly |
| Spoločné nastavenie | Stredné až výškové osobné výťahy |
Štruktúra topánky s posuvným vedením a kde má najlepší výkon
Posuvná vodiaca pätka udržuje pevnú výstelku v nepretržitom kontakte s koľajnicou, namiesto toho, aby sa cez ňu valila. Tento dizajn prichádza v dvoch formách: pevná posuvná vodiaca pätka, ktorá drží tuhú polohu voči koľajnici, a elastická posuvná vodiaca pätka, ktorá využíva pružinový mechanizmus na absorbovanie malých nerovností koľajnice a zníženie otrasov prenášaných do auta.
Pevné klzné vodiace pätky sa používajú hlavne na nákladných výťahoch, kde by vôľa na oboch stranách pätky mala zostať konzistentná a medzera medzi obložením a horným povrchom koľajnice je vo všeobecnosti udržiavaná v rozsahu 0,5 až 2 milimetre . Táto tesná a konzistentná vôľa je dôležitejšia pre nákladnú dopravu, pretože nerovnomerné zaťaženie spôsobuje opakovaný bočný tlak na zostavu vodiacej pätky.
Pevné verzus elastické posuvné typy
- Pevná posuvná vodiaca pätka, pevná montáž, zvyčajne spárovaná s nákladnými výťahmi
- Elastická posuvná vodiaca pätka, odpružená výstelka, bežne používaná na nízkorýchlostných osobných výťahoch
- Oba typy závisia od olejovej misky v hornej časti topánky, aby bola podšívka premazaná
- Obidva typy vyhovujú stredným a výškovým budovám jazdiacim pri nižších pojazdových rýchlostiach
Kupujúci porovnávajúci a dodávateľ klzných vodiacich topánok oproti možnosti založenej na valcoch zvyčajne zistíte, že údržba klzných typov je lacnejšia v pomalších systémoch, pretože obloženie sa opotrebováva predvídateľne a výmenné intervaly sa dajú ľahko naplánovať pri bežnej údržbe.
Porovnanie rýchlostného rozsahu medzi valčekovými a posuvnými typmi
Schopnosť rýchlosti je jedinou najjasnejšou deliacou čiarou medzi dvoma typmi vodiacich pätiek výťahu. Nižšie uvedená tabuľka znázorňuje všeobecný rozsah rýchlostí, ktorým je každý typ bežne prispôsobený v rámci projektov osobných a nákladných výťahov.
Tieto rozsahy sú skôr všeobecnými priemyselnými vzormi než pevnými limitmi, pretože skutočný strop závisí od konštrukcie celého výťahového systému, nie od samotnej vodiacej pätky. Napriek tomu vzor vysvetľuje, prečo dominujú rýchlostné a výškové osobné autá, zatiaľ čo posuvné typy zostávajú bežné v nákladných a nižších budovách.
Rozdiely tolerancie vôle medzi typmi vodiacich pätiek
Vôľa medzi podšívkou topánok a koľajnicou priamo ovplyvňuje, koľko pohybu auto zažije zo strany na stranu. Užšia a konzistentnejšia vôľa vo všeobecnosti znižuje vibrácie, ale vyžaduje presnejšiu inštaláciu a vyrovnanie koľajníc.
Valčekové vodiace pätky majú tendenciu bežať s užšou efektívnou medzerou, pretože koleso si udržiava konštantný valivý kontakt s koľajnicou, zatiaľ čo klzné pätky sú nastavené s malou pracovnou vôľou, takže obloženie sa počas jazdy neviaže na povrch koľajnice.
Prijatie vzoru topánok na kolieskach vo vyšších budovách
Vzhľadom na to, že výška budov a rýchlosť jazdy výťahov sa v rámci nových stavebných a modernizačných projektov zvýšili, dopyt sa neustále presúva smerom k valčekovým systémom pre osobné automobily. Čiara nižšie odráža tento všeobecný smerový trend a nie pevnú štatistiku.
Tento posun bol spôsobený najmä dvoma faktormi, ktoré sa konzistentne uvádzali v diskusiách o odvetví výťahov: rastúce očakávania týkajúce sa plynulosti jazdy v budovách pre cestujúcich a rastúci podiel modernizačných projektov, ktoré zvyšujú rýchlosť automobilov bez nahradenia celého železničného systému.
Porovnanie výkonu naprieč kľúčovými faktormi výberu
Voľba medzi valčekovými a posuvnými konštrukciami často spočíva v zvážení niekoľkých výkonnostných faktorov, a nie pri výbere iba na základe rýchlosti. Radarová tabuľka nižšie uvádza oba typy oproti piatim faktorom, ktoré kupujúci bežne hodnotia.
Valčekové vodiace pätky vo všeobecnosti dosahujú vyššie skóre z hľadiska rýchlosti, plynulosti jazdy a kontroly hluku, zatiaľ čo klzné vodiace pätky majú tendenciu dosahovať vyššie skóre z hľadiska jednoduchosti údržby a manipulácie s nákladom pri nákladnej prevádzke, čo je dôvod, prečo sa nákladné výťahy stále vo veľkej miere spoliehajú na pevné klzné konštrukcie.
Požiadavky na inštaláciu, ktoré ovplyvňujú dlhodobý výkon
Správna inštalácia určuje, či ktorýkoľvek typ vodiacej pätky bude počas životnosti výťahu fungovať podľa plánu. Horné a spodné vodiace pätky musia byť nainštalované na rovnakej zvislej línii, keď sú namontované, bez zošikmenia alebo krútenia medzi nimi a obe musia byť zarovnané so stredom zostavy bezpečnostnej čeľuste.
V prípade pevných klzných vodiacich pätiek používaných konkrétne na nákladných výťahoch by vôľa na oboch stranách pätky mala zostať konzistentná po celej dĺžke jazdy a medzera medzi obložením a horným povrchom koľajnice by sa mala vo všeobecnosti udržiavať v rámci 0,5 až 2 milimetre rozsah popísaný vyššie. Nesprávna vôľa v oboch smeroch sa rýchlo prejaví ako nerovnomerné opotrebovanie alebo drsnejšia jazda.
Kontrolné body inštalácie, ktoré sa oplatí potvrdiť
- Horné a spodné topánky zarovnané na jednej zvislej línii
- Žiadne viditeľné zošikmenie alebo skrútenie cez sedlo vodiacej pätky
- Zarovnanie na stred proti bezpečnostnej čeľusti na oboch stranách auta a protizávažia
- Konzistentná bočná vôľa zachovaná pozdĺž celej koľajnice
- Olejová nádoba je naplnená a funguje správne na obuvi posuvného typu
Zodpovedajúce typu vodiacej topánky na použitie v budove a výťahu
Výber medzi valčekovou vodiacou pätkou výťahu a posuvnou vodiacou pätkou výťahu sa stáva jednoduchým, keď je jasný profil budovy a prevádzka výťahu. Nižšie uvedená tabuľka sumarizuje všeobecný vzor nákupcov a tímy častí výťahov, ktoré zvyčajne dodržiavajú.
| Profil budovy alebo výťahu | Bežne zhodný typ vodiacej pätky |
|---|---|
| Výškový osobný výťah | Valčeková vodiaca pätka |
| Stredný osobný výťah | Valčeková vodiaca pätka or elastic sliding guide shoe |
| Nízkorýchlostný osobný výťah | Elastická posuvná vodiaca pätka |
| Nákladný výťah | Pevná posuvná vodiaca pätka |
| Modernizácia so zvýšením rýchlosti | Valčeková vodiaca pätka replacement |
Tímy zariadení pracujúce na projekte výmeny vodiacich čeľustí výťahu často začínajú s rovnakým profilom, kým si vyžiadajú vzorky od a vodiaca topánka výťahu na mieru dodávateľa, pretože zhoda existujúcej šírky koľajnice a rozmerov sedla topánky je rovnako dôležitá ako zhoda samotného typu vodiacej pätky.
Rozpoznanie, kedy je potrebné vymeniť vodiacu pätku
Vodiace topánky sa opotrebúvajú postupne a väčšina tímov údržby výťahov sa naučí dávať pozor na niekoľko konzistentných varovných signálov namiesto toho, aby čakali na úplné zlyhanie. Nezvyčajný pohyb zo strany na stranu v aute, škrípanie alebo škrípanie v blízkosti hornej alebo spodnej časti rámu auta a viditeľné drážky od opotrebovania na obložení topánok sú najbežnejšími skorými indikátormi.
Tímy dodávateľov, ktoré sa zaoberajú programom výmeny vodiacej pätky výťahu, zvyčajne požadujú pred objednávkou zhodné rozmery pre šírku koľajnice aj sedlo vodiacej pätky, pretože aj dobre vyrobená pätka bude fungovať zle, ak nebude správne lícovať s existujúcou koľajnicou. Práca so zavedeným továreň na topánky na vedenie výťahu Čína založený dodávateľský vzťah často skracuje tento proces párovania, pretože výrobné tímy môžu porovnávať výkresy profilu koľajníc priamo s existujúcimi nástrojmi.
O továrni na diely pre výťahy Ningbo Yinzhou Fukangda
Továreň na diely pre výťahy Ningbo Yinzhou Fukangda bola založená v roku 2006 a nachádza sa v priemyselnom parku Da'ao, okres Yinzhou, mesto Ningbo, provincia Zhejiang, Čína. Spoločnosť sa zameriava na výskum, vývoj, výrobu a predaj dielov výťahov, pričom pôsobí ako výrobca vodiacich topánok výťahov a spoločnosť s vodiacimi koľajnicami výťahov, ktorá obsluhuje domáce a medzinárodné dodávateľské reťazce výťahov.

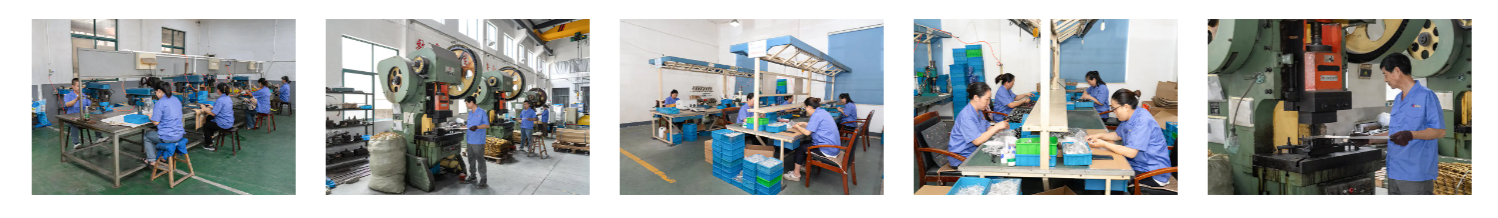

Výrobné centrum prevádzkuje celý rad pokročilého hardvéru a zariadení na spracovanie plastov spolu s vyspelými montážnymi linkami a kontrolnými postupmi, ktoré podporujú presnosť, kvalitu a stabilnú kontinuitu dodávok v rámci každej výrobnej šarže. Ako an OEM vodiaca pätka výťahu and Čínsky výrobca vodiacich topánok výťahu , Fukangda vybudovala dlhodobú spoluprácu s uznávanými značkami výťahov pôsobiacimi na domácom trhu, vrátane vzťahov medzi projektovými kanálmi Hitachi, Mitsubishi, Otis, Thyssen, Guangri, Kangli, Ázia a Tichomorie, Suzuki a Singlin, čo odzrkadľuje silnú reputáciu vybudovanú rokmi konzistentných dodávok v odvetví dielov výťahov.
Často kladené otázky
Je to posuvné alebo rolovacie zariadenie namontované medzi kabínou výťahu alebo protizávažím a vodiacou koľajnicou, čím sa pohyb obmedzuje na jedinú vertikálnu dráhu.
Stabilizuje kabínu alebo protizávažie na koľajnici, čím zabraňuje vychýleniu, nakloneniu alebo kývaniu pri pohybe výťahu nahor a nadol.
Typické nastavenie používa štyri vodiace pätky na ráme auta a štyri na ráme protizávažia, umiestnené v hornom a dolnom rohu každej z nich.
Sedadlo a telo koľajnice sú zvyčajne kovové, zatiaľ čo podšívka topánky je často materiál odolný proti opotrebeniu určený na zníženie trenia o koľajnicu.
Vodiace koľajnice sa dodávajú v rade štandardných veľkostí profilu v tvare T, pričom správna veľkosť je vybraná na základe hmotnosti vozidla, rýchlosti a rozpätia koľajníc medzi konzolami.
Koľajnice sú namontované po častiach na nástenných konzolách vo vnútri hriadeľa, skontrolujú sa zvislé zarovnanie a pred montážou vodiacich pätiek sa spoja s príchytkami.
Technici merajú šírku koľajnice, rovinnosť pracovnej plochy a vertikálne zarovnanie pozdĺž hriadeľa pomocou posuvných meradiel a kontroly priamosti vo viacerých bodoch.
