Topánka s posuvným vedením výťahu: Sprievodca typmi, výberom a porovnaním

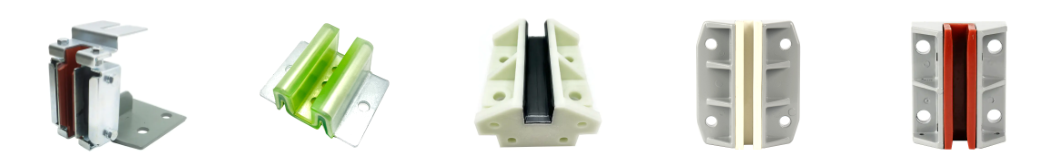

Bežné typy a vlastnosti

Posuvné vodiace pätky výťahu sú vo všeobecnosti zoskupené podľa toho, ako absorbujú nerovnosti koľajnice a podľa materiálu vložky použitého v kontaktnom bode. Výber medzi týmito typmi ovplyvňuje komfort jazdy, hladinu hluku a frekvenciu výmeny vložky, takže pochopenie rozdielov je praktickým prvým krokom pre každého kupujúceho dielov výťahu.

Materiál vložky je jednou z najdôležitejších charakteristík každého typu, pretože priamo určuje trecie správanie, hladinu hluku a mieru opotrebovania. Bežné materiály vložky zahŕňajú štandardný nylon, olejom vložený samomazný nylon a polyoxymetylén (POM), z ktorých každý ponúka inú rovnováhu odolnosti proti opotrebovaniu, tlmenia hluku a nákladovej efektívnosti. Výber správnej kombinácie typu topánky a materiálu vložky sa zvyčajne riadi rýchlosťou výťahu, hmotnosťou kabíny a stavom koľajníc, ktoré sú podrobnejšie diskutované v časti výberu nižšie.

Pracovný princíp a štruktúra

Posuvná vodiaca pätka výťahu funguje tak, že udržiava nepretržitý kontakt medzi vymeniteľnou vložkou a vodiacou koľajnicou, keď sa kabína alebo protizávažie pohybuje vertikálne, čím obmedzuje bočný pohyb a zároveň umožňuje voľný vertikálny pohyb. Štruktúra je zámerne jednoduchá, čo je súčasťou toho, prečo posuvné vodiace pätky zostávajú spoľahlivým, široko špecifikovaným komponentom vo výťahovom priemysle.

Počas prevádzky sa kontaktný kanál koľajnice obopína okolo hlavy vodiacej koľajnice v tvare T, pričom vložka absorbuje trenie na všetkých kontaktných plochách, keď sa vozidlo pohybuje. V odpružených konštrukciách umožňuje pružinový prvok vložke mierne sa pohybovať dovnútra a von, čím kompenzuje malé vychýlenie koľajníc bez prenosu tvrdého nárazu do rámu vozidla. Pretože vložka je primárnou zložkou opotrebovania, jej materiál a hrúbka sú navrhnuté tak, aby poskytovali predvídateľný povrch s postupným opotrebovaním, ktorý je možné skontrolovať a vymeniť skôr, ako ovplyvní kvalitu jazdy alebo integritu kontaktu s koľajnicou.

Aplikačné scenáre a výberové kritériá

Klzné vodiace pätky výťahu sa používajú na osobných výťahoch, nákladných výťahoch a zostavách protizávažia, pričom správna konfigurácia závisí predovšetkým od menovitej rýchlosti výťahu, zaťaženia kabíny a profilu vodiacej koľajnice. Správne prispôsobenie týchto premenných ovplyvňuje kvalitu jazdy, hladinu hluku a to, ako často musia tímy údržby plánovať výmenu vložky.

Menovitá rýchlosť je vo všeobecnosti jediným najvplyvnejším faktorom pri výbere vodiacich čeľustí, pretože vyššie rýchlosti zvyšujú frekvenciu kontaktov koľajníc a citlivosť cestujúcich na akékoľvek prenášané vibrácie. Šiškový graf nižšie ilustruje všeobecné, reprezentatívne rozdelenie toho, kde sa klzné vodiace pätky najčastejšie používajú v prípadoch použitia výťahov, čo je užitočný kontext pri hodnotení typických vzorcov dopytu v portfóliu budov alebo vozovom parku.

Pred preskúmaním grafu stojí za zmienku, že skutočné proporcie sa líšia v závislosti od regiónu, typu budovy a veku výťahu, takže nižšie uvedené údaje by sa mali chápať ako všeobecný reprezentatívny vzor a nie ako presné meranie trhu. Tabuľka rozdeľuje typické použitie klzných vodiacich čeľustí do štyroch širokých kategórií: osobné výťahy s nízkou a strednou rýchlosťou, nákladné a nákladné výťahy, zostavy protizávažia naprieč rýchlostnými triedami a projekty modernizácie alebo výmeny modernizácie. Tento druh členenia pomáha ilustrovať, prečo sa kritériá výberu materiálu vložky tak veľmi líšia medzi aplikáciou nákladnej dopravy a aplikáciou pre cestujúcich, ktorá pracuje pri vyššom pracovnom cykle.

Najväčším segmentom v tomto reprezentatívnom členení sú osobné výťahy s nízkou a strednou rýchlosťou, čo odráža rozsah špecifikácie posuvných vodiacich pätiek v obytných a komerčných budovách, kde menovité rýchlosti zostávajú v rámci pohodlného prevádzkového rozsahu pre posuvný kontakt. Nákladné a nákladné výťahy tvoria ďalší najväčší segment, pretože tieto aplikácie vo všeobecnosti uprednostňujú odolnosť proti zaťaženiu pred hladšími jazdnými vlastnosťami spojenými s valčekovými vodiacimi pätkami. Zostavy protizávažia sa javia ako zmysluplný podiel, pretože klzné vodiace pätky sa bežne používajú na protizávažiach, dokonca aj vo výťahoch, kde samotná kabína bola vylepšená na valčekové vodiace pätky, pretože komfort jazdy s protizávažím je pre cestujúcich menej dôležitý. Projekty modernizácie a modernizácie predstavujú menší, ale stabilný podiel, čo odráža prebiehajúci cyklus výmeny v rámci starnúcich vozových parkov výťahov. Tento vzor tiež vysvetľuje, prečo mnohí výrobcovia dielov výťahov udržiavajú širokú škálu štýlov držiakov, pretože projekty modernizácie často musia zodpovedať pôvodným montážnym konfiguráciám OEM od viacerých originálnych značiek. Správcovia budov, ktorí dohliadajú na veľké portfóliá výťahov, často považujú za užitočné interne sledovať tento druh rozdelenia používania, pretože to pomáha predpovedať, ktoré materiály vložiek a typy držiakov zaznamenajú najväčší objem výmeny. Rozpoznanie, do ktorého segmentu daný výťah spadá, je praktickým prvým krokom pred vyžiadaním cenovej ponuky od výrobcu alebo dodávateľa vodiacich topánok.

Podrobné porovnanie topánok s posuvným a valčekovým vedením

Posuvné vodiace pätky a valčekové vodiace pätky udržujú kabínu výťahu zarovnanú s vodiacou koľajnicou, ale výrazne sa líšia v mechanizme, jazdných vlastnostiach a profile údržby. Pochopenie týchto rozdielov pomáha kupujúcim vyhnúť sa špecifikácii nesprávneho typu komponentu pre danú menovitú rýchlosť a pracovný cyklus výťahu.

Materiál vložky je ďalším hlavným porovnávacím bodom v samotných klzných vodiacich pätkách, pretože rôzne polymérové vložky ponúkajú rôznu životnosť pri podobných prevádzkových podmienkach. Skladaný stĺpcový graf nižšie porovnáva relatívny servisný príspevok troch bežných materiálov vložky v rámci dvoch prevádzkových faktorov: odolnosť proti opotrebovaniu a tlmenie hluku, čo poskytuje kombinovaný pohľad na to, ako každý materiál vymieňa tieto dve vlastnosti.

Pred pohľadom na tabuľku si všimnite, že skutočná životnosť opotrebenia a hladiny hluku vo veľkej miere závisia od stavu koľajníc, postupov mazania a pracovného cyklu výťahu, takže zobrazené hodnoty predstavujú skôr všeobecné relatívne porovnania než pevné záruky pre akúkoľvek inštaláciu. Tri porovnávané materiály sú štandardný nylon, olejom vložený samomazný nylon a POM. Každý stĺpik je rozdelený do dvoch na seba naskladaných segmentov, ktoré predstavujú relatívnu odolnosť voči opotrebovaniu a relatívnu tlmenie hluku, takže celková výška stĺpa odráža celkový relatívny výkon oboch faktorov.

Graf ukazuje jasný postup od štandardného nylonu cez olejom zapustený nylon až po POM, pričom celková výška stĺpika sa zvyšuje naprieč odolnosťou proti opotrebovaniu a tlmením hluku, pretože materiály sa stávajú špecializovanejšími. Štandardný nylon zvyčajne ponúka najzákladnejší profil výkonu spomedzi týchto troch, a preto zostáva bežný v nákladnej doprave a aplikáciách s nižším zaťažením, kde nákladová efektívnosť komponentov prevažuje nad výhodou predĺženej životnosti vložky. Olejom vložený samomazací nylon vykazuje významné zvýšenie odolnosti proti opotrebovaniu, pretože vložené mazivo znižuje povrchové trenie v kontaktnom bode, čo tiež prispieva k miernemu zlepšeniu tlmenia hluku. POM vykazuje v tomto porovnaní najsilnejší kombinovaný výkon, najmä vďaka vyššej tuhosti a rozmerovej stabilite, ktorá pomáha udržiavať konzistentnú kontaktnú geometriu s koľajnicou počas dlhšieho servisného intervalu. Tento vývoj ilustruje, prečo projekty modernizácie výťahov a osobné výťahy s vyšším pracovným cyklom často špecifikujú POM alebo olejom vložené nylonové vložky namiesto štandardného nylonu, aj keď štandardný nylon zostáva rozumnou voľbou pre aplikácie s nižším dopytom. Stojí za zmienku, že na tlmenie hluku má vplyv aj kalibrácia pružiny a zarovnanie koľajníc, nie samotný materiál vložky, takže výber vložky by sa mal zvážiť spolu so správnymi postupmi inštalácie a nastavenia. Údržbárske tímy, ktoré porovnávajú možnosti vložiek, by si mali od výrobcu vyžiadať pokyny týkajúce sa očakávanej životnosti opotrebenia pre ich špecifickú rýchlosť výťahu a pracovný cyklus, a nie spoliehať sa len na všeobecné porovnania materiálov, ako je to uvedené tu. Pretože výmena vložky je rutinnou úlohou údržby, mnohí kupujúci štandardizujú jeden materiál vložky v rámci celého vozového parku, aby sa zjednodušili zásoby a plánovanie výmeny.

Priemyselné trendy v kompatibilite vodiacich čeľustí a rýchlosti koľajníc

Keďže menovité rýchlosti výťahu majú vo všeobecnosti stúpajúci trend v nových inštaláciách, vzťah medzi typom vodiacej pätky a rýchlosťou koľajnice sa stáva čoraz dôležitejšou súčasťou diskusií o špecifikáciách. Bodová tabuľka nižšie predstavuje všeobecný, názorný pohľad na to, ako sa používanie klzných a valčekových vodiacich pätiek zvykne rozdeľovať v rámci rozsahu menovitých rýchlostí výťahu, a to na základe všeobecného pozorovania odvetvia, a nie na základe konkrétneho súboru nameraných údajov.

Pred preskúmaním grafu je potrebné zdôrazniť, že individuálne požiadavky na stavbu, kvalitu koľajníc a očakávania jazdného komfortu môžu posunúť daný projekt smerom k jednému z typov vodiacich topánok mimo tohto všeobecného vzorca. Každý bod na grafe predstavuje všeobecný príklad aplikácie, vynesený s menovitou rýchlosťou na horizontálnej osi a relatívnou prioritou požiadavky na jazdu na vertikálnej osi, aby sa ilustrovalo, kde aplikácie klzných vodiacich pätiek majú tendenciu zhlukovať sa v porovnaní s aplikáciami valčekových vodiacich pätiek.

Vzor rozptylu ukazuje aplikácie klzných vodiacich pätiek vo svetlejšom odtieni, ktoré sa zhlukujú smerom k oblasti s nižšou rýchlosťou a nižšou prioritou jazdného komfortu, zatiaľ čo aplikácie valčekových vodiacich pätiek v tmavšom odtieni sa zhlukujú smerom k oblasti vyššej rýchlosti a vyššej priority jazdného komfortu. Toto zoskupovanie odráža všeobecný priemyselný model, kde klzný kontakt zostáva plne primeraný pri nižších rýchlostiach, pretože vibrácie súvisiace s trením a tvorba tepla zostávajú v zvládnuteľnom rozsahu. S rastúcou menovitou rýchlosťou sa zvyčajne zvyšujú aj očakávania jazdného komfortu, najmä v komerčných a výškových budovách pre cestujúcich, čo posúva preferencie špecifikácií smerom k valčekovým vodiacim pätkám, ktoré znižujú vibrácie súvisiace s trením pri vyšších rýchlostiach jazdy. V strede grafu je viditeľná prechodová zóna, kde sa objavujú obidva typy vodiacich topánok, odzrkadľujúce projekty v reálnom svete, kde rýchlosť sama o sebe nerozhoduje v plnej miere, pretože svoju úlohu zohrávajú aj faktory ako kvalita koľajníc, spôsob využívania budovy a rozpočet na modernizáciu. Táto prechodová zóna je dôležitým podkladom pre špecifikačné tímy, pretože ukazuje, že stredorýchlostné výťahy nie sú automaticky obmedzené na jeden typ vodiacej pätky a mali by sa hodnotiť skôr na základe kombinácie faktorov než samotnej rýchlosti. Vysvetľuje to tiež, prečo niektorí výrobcovia výťahov a dodávatelia modernizácie naďalej špecifikujú dobre navrhnuté klzné vodiace pätky, vrátane typov s pružinou a kompozitnou vložkou, a to aj pri rýchlostiach, pri ktorých sú valčekové vodiace pätky bežné, najmä keď prioritami zostávajú nákladová efektívnosť a mechanická jednoduchosť. Pre kupujúcich, ktorí spravujú flotily výťahov so zmiešanou rýchlosťou, je tento vzor užitočným východiskovým bodom pre zoskupovanie jednotiek podľa pravdepodobného typu vodiacich pätiek pred vyžiadaním cenových ponúk od výrobcu alebo dodávateľa klzných pätiek výťahu.

Tento druh práce na prispôsobenie aplikácií ťaží od výrobcu so širokými praktickými skúsenosťami v rámci viacerých značiek výťahov a rýchlostných tried. Ningbo Yinzhou Fukangda Elevator Parts Factory, založená v roku 2006 a so sídlom v Da'ao Industrial Park, Yinzhou District, Ningbo City, Zhejiang Province, je výrobca a továreň na diely výťahov, ktorá sa špecializuje na výskum, vývoj, výrobu a predaj komponentov výťahov vrátane posuvných vodiacich pätiek. Výrobné centrum spoločnosti prevádzkuje celý rad hardvéru a zariadení na spracovanie plastov spolu s vyspelými montážnymi výrobnými linkami a kontrolnými postupmi, ktoré podporujú konzistentnú presnosť a kvalitu v rámci dodávok. Počas svojej prevádzkovej histórie si spoločnosť vybudovala skúsenosti so spoluprácou s osvedčenými značkami výťahov vrátane Hitachi, Mitsubishi, Otis, Thyssen, Guangri, Kangli, Ázia a Tichomorie a Suzuki, čo odráža široké oboznámenie sa s konfiguráciami držiakov a profilmi koľajníc používaných v rôznych výťahových systémoch, čo je obzvlášť dôležité pre projekty modernizácie a modernizácie zahŕňajúce flotily výťahov rôznych značiek.

Návod na údržbu pre dlhodobú spoľahlivú prevádzku

Rutinná kontrola a včasná výmena vložky sú to, čo udržuje klzné vodiace pätky konzistentnú výkonnosť počas životnosti výťahu. Pretože je vložka navrhnutá ako opotrebiteľný komponent, štruktúrovaný plán kontroly je vo všeobecnosti efektívnejší ako čakanie na viditeľné problémy s kvalitou jazdy pred prijatím opatrení.

1. Pravidelne kontrolujte hrúbku vložky a stav povrchu a kontrolujte nerovnomerné opotrebovanie, ktoré môže naznačovať nesprávne nastavenie koľajnice alebo nadmerný tlak pružiny.
2. Uistite sa, že mazanie koľajníc je aplikované a udržiavané v súlade s prevádzkovými požiadavkami výťahu, pretože nedostatočné mazanie urýchľuje opotrebovanie vložky na klzných pätkách.
3. Skontrolujte napnutie a vôľu pružiny na pätkách s pružinou, aby ste sa uistili, že zostávajú v rozsahu nastavenia špecifikovanom výrobcom.
4. Pred objavením sa viditeľnejších príznakov počúvajte nezvyčajný hluk alebo vibrácie počas prevádzky, ktoré často signalizujú opotrebovanie vložky, nesprávne nastavenie koľajnice alebo uvoľnenú montážnu konzolu.
5. Skontrolujte, či sú skrutky montážnej konzoly správne utiahnuté, pretože vibrácie môžu v priebehu času postupne uvoľňovať upevňovacie prvky na zostave vodiacich pätiek auta aj protizávažia.
6. Vymeňte vložky proaktívne, keď sa opotrebovanie priblíži k minimálnej hrúbke odporúčanej výrobcom, namiesto toho, aby ste čakali, kým nebude narušený kontakt koľajnice.

Udržiavanie jednoduchého kontrolného protokolu, ktorý zaznamenáva merania hrúbky vložky v priebehu času, uľahčuje predpovedanie načasovania výmeny a plánovanie zásob náhradných dielov namiesto reakcie na neočakávané opotrebovanie. Pretože výmena vložky je v porovnaní so servisom ložísk valčekových čeľustí zvyčajne rutinná a nenáročná úloha, mnohé tímy údržby ju považujú za súčasť štandardnej pravidelnej servisnej návštevy. Spolupráca s výrobcom posuvných vodiacich pätiek výťahu, ktorý ponúka konzistentnú kvalitu produktu a ľahko dostupné náhradné vložky, pomáha minimalizovať čas, ktorý výťahy strávia mimo prevádzky počas bežnej údržby.
