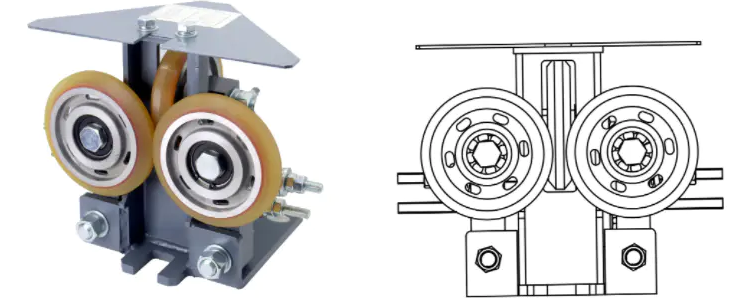

1. Štyri základné technológie Valčekové vodiace topánky
Presný dizajn ložísk: Znižuje valivý odpor
Dvojradové guľkové ložiská s kosouhlým stykom: Odolávajú radiálnemu a axiálnemu zaťaženiu, zaisťujú vysokorýchlostné otáčanie valčekov bez viazania
Nastavenie predpätia: Pružinový alebo hydraulický mechanizmus udržiava stály kontakt medzi valčekom a vodiacou koľajnicou, čím zabraňuje poskakovaniu.
Valce z polymérneho materiálu: Vyrovnáva absorpciu otrasov a odolnosť proti opotrebeniu
Polyuretánové (PU) valčeky: Vysoko elastické a odolné voči opotrebovaniu, absorbujúce mikrovibrácie spôsobené nerovnosťami vodiacej koľajnice.
Nylonové kompozitné valčeky: Vhodné pre vysokorýchlostné výťahy (>2,5 m/s), so silnou odolnosťou proti deformácii.
Dynamická samonastavovacia štruktúra: Prispôsobuje vychýlenie vodiacej koľajnice
Plávajúca montáž: Umožňuje valčeku prispôsobiť sa chybám inštalácie vodiacej koľajnice v rozsahu ±3°.
Elastický podporný systém: Gumové podložky alebo pružiny tlmia prechodné nárazové sily (napríklad počas núdzového zastavenia).
Inovácia technológie mazania: Bezúdržbová a dlhá životnosť
Samomazné ložiská: Vyrobené z grafitu alebo PTFE, nie je potrebné žiadne vonkajšie mazanie.
Utesnený dizajn: Odolný voči prachu a vode, zabraňuje vniknutiu nečistôt do valcov a ovplyvňuje výkon.
2. Bežné problémy a riešenia vodiacich pätiek zdvíhacieho valčeka (Príručka údržby)
Abnormálne opotrebenie valčekov
- Nerovnomerné opotrebenie povrchu valčekov
Možné príčiny:
Odchýlka inštalácie vodiacej koľajnice (horizontálna/vertikálna tolerancia prekročená)
Nevyvážené zaťaženie auta vedúce k nadmernej sile na jednej strane
Nekvalifikovaný materiál valčeka (nedostatočná tvrdosť alebo poškodenie)
Riešenie:
Skontrolujte priamosť vodiacej koľajnice: Použite laserový nástroj na zarovnanie, aby ste sa uistili, že odchýlka je menšia ako 0,5 mm/m.
Upravte vyváženie auta: Skontrolujte konfiguráciu protizávažia, aby ste zabezpečili rovnomerné rozloženie nákladu.
Výmena vysoko opotrebiteľných valčekov: Vyberte si polyuretánové (PU) alebo nylonové kompozitné materiály (odporúčaná tvrdosť Shore 75A-85A).
- Predčasné prasknutie alebo deformácia valca
Možné príčiny:
Preťaženie (presahujúce 150 % menovitého zaťaženia)
Príliš vysoká teplota okolia (>60°C) spôsobujúca mäknutie PU valčeka
Chemická korózia (ako sú silné kyseliny alebo zásady v čistiacich prostriedkoch)
Riešenie:
Nainštalujte zariadenie na ochranu proti preťaženiu: Pripojte riadiaci systém výťahu, aby ste obmedzili prevádzku preťaženia.
Výmena vysokoteplotných valcov: Vyberte si nylonové alebo PTFE kompozitné materiály (vhodné pre -30 °C až 120 °C).
Zabráňte kontaktu s chemikáliami: Pri čistení použite neutrálne rozpúšťadlo (ako je alkohol).
Abnormálny prevádzkový hluk
- Zvuk "škrípanie" počas valcovania
Možné príčiny:
Nedostatok ložiskového oleja alebo vniknutia prachu
Opotrebovaný kolík valčeka spôsobujúci zvýšenú vôľu
Tvrdé častice (ako piesok a štrk) na povrchu vodiacej koľajnice
Riešenie:
Vyčistite a namažte ložiská: Používajte vysokoteplotné mazivo (napríklad mazivo na báze lítia). Utesnené ložiská by sa mali okamžite vymeniť.
Výmena kolíka: Skontrolujte opotrebovanie priemeru kolíka (>0,2 mm vyžaduje výmenu). Vyčistite vodiace lišty: Pomocou jemného brúsneho papiera vyleštite kontaktnú plochu vodiacej lišty, aby ste odstránili nečistoty.
- Vysokofrekvenčné "bzučiace" vibrácie
Možné príčiny:
Zlyhanie dynamického vyváženia valčekov (napríklad poškodenie vnútorného ložiska)
Rezonancia medzi prevádzkovou rýchlosťou výťahu a vlastnou frekvenciou valca
Riešenie:
Vymeňte zostavu valčeka: Uprednostňujte originálne diely (presnosť dynamického vyváženia ≤ 0,5 g·cm).
Upravte prevádzkovú krivku výťahu: Použite invertor na zníženie zrýchlenia a vyhnite sa rezonančnému frekvenčnému pásmu.
Zaseknutie vodiacej topánky
- Pomalé otáčanie valca
Možné príčiny:
Korózia ložísk (spôsobená vlhkým prostredím)
Nedostatočná vzdialenosť medzi valčekom a vodiacou lištou (nesprávna inštalácia)
Riešenie:
Výmena ložísk z nehrdzavejúcej ocele: Vhodné do prostredia s vysokou vlhkosťou (napr. výťahy v podzemných garážach).
Nastavte vôľu vodiacej pätky: Na meranie použite špáromer; odporúča sa vôľa 0,5-1 mm na každej strane (pozrite si normy výrobcu).
Iné systémové zlyhania
- Vodiaca pätka je úplne vychýlená alebo uvoľnená.
Možné príčiny:
Uvoľnené upevňovacie skrutky (kvôli vibráciám)
Deformovaný držiak vodiacej pätky (v dôsledku vonkajšieho nárazu)
Riešenie:
Utiahnite skrutky a aplikujte tesnenie proti uvoľneniu: Použite momentový kľúč (utiahnite na krútiaci moment špecifikovaný výrobcom).
Zarovnajte alebo vymeňte konzolu: Pomocou vodováhy skontrolujte rovinnosť konzoly (chyba <1 mm/m).
3. Často kladené otázky (FAQ) o vodiacich pätkách výťahu
- Ako zistím, či valec potrebuje výmenu?
Kritériá nahradenia:
Opotrebenie: Zníženie priemeru valčeka > 2 mm (merané posuvným meradlom).
Povrchové trhliny: Viditeľné praskanie alebo odlupovanie.
Abnormálny hluk/vibrácie: Znateľné vŕzganie alebo chvenie počas prevádzky.
- Vyžadujú valčekové vodiace pätky mazanie?
Väčšina z nich:
Moderné valčekové vodiace pätky používajú samomazné ložiská (ako je PTFE plnený grafitom).
Výnimky: Staršie modely alebo špeciálne prostredia (vysoké teploty) môžu vyžadovať malé množstvo vysokoteplotného maziva.
- Prečo sa valčeky predčasne opotrebúvajú?
Bežné príčiny:
Odchýlka inštalácie vodiacej lišty (> 1 mm/m).
Chronické nevyvážené zaťaženie auta (napr. ťažké predmety sú vždy umiestnené na jednej strane).
Použitie nekvalitných valčekov (tvrdosť nezodpovedá norme).
- Sú valčekové vodiace pätky vhodné pre vysokorýchlostné výťahy? Použiteľnosť:
Nízkorýchlostné výťahy (≤1,75 m/s): Postačujú bežné PU valčeky.
Vysokorýchlostné elevátory (≥2,5 m/s): Vyžadujú sa nylonové kompozitné valčeky s presnými ložiskami.
- Ako môžem znížiť hluk valčekových vodiacich pätiek?
Opatrenia na zníženie hluku:
Vyberte držiaky vodiacich topánok s elastickými podložkami (dizajn absorbujúci vibrácie).
Zabezpečte hladké spoje vodiacich koľajníc (vyleštite oblasť prechodu).
Vymeňte tiché ložiská.
